双温区温度范围（32°F ~ 140°F）
电压 / 电流测量精度
数据记录频率，捕捉瞬态变化
25°C → 60°C 快速升温
01 / WHY INTEGRATED
一台设备，取代“测试柜 + 温箱”两套方案
传统方案中，充放电测试设备与环境试验箱分置两处：占地翻倍、线缆冗长、温度数据与电性能数据难以对齐。双层恒温一体机从源头解决这三个问题。
传统分体方案
测试柜 + 独立温箱
- 两套设备分置，实验室占地与采购成本翻倍
- 长距离线缆引入压降与干扰，影响小电流测试精度
- 温度曲线与充放电数据分离记录，事后难以精确对齐
- 两套系统两套软件，学习成本与维护成本叠加
双层恒温一体机
NEWARE ALL-IN-ONE
- 单机集成测试与温控，占地约省一半，设备利用率高
- 箱内直连夹具，短走线低干扰，保障 100mA 级小电流精度
- 温度与电性能同一时钟记录，数据天然同步可追溯
- 一套软件统一编排工步与温区，操作与维护更简单
实验室占地节省（相对分体方案）
软件统管测试工步与双温区温控
温度与电性能数据同步记录
02 / HIGHLIGHTS
为电池研发而生的六项核心能力
从温控到测量，从密度到安全，每一项指标都对齐科研级测试的严苛要求。
双温区独立控制
上下两个温区独立设定、独立运行，可同温平行验证，也可异温对照实验，一台设备当两台用。
0°C ~ 60°C × 2 ZONES
160 通道高密度
每温区两层托盘、单层 40 个电池位（可定制），整机 160 通道并行测试，批量数据一次获取。
160 CH · 5V 50mA
科研级测量精度
电压电流精度 ±0.02% F.S.，10Hz 记录频率完整捕捉充放电瞬态，满足材料研究与论文级数据要求。
±0.02% F.S. · 10Hz
快速变温响应
25°C 升至 60°C 不超过 30 分钟，降至 0°C 不超过 50 分钟，缩短温度等待时间，提升设备周转率。
≤30min 升温 · ≤50min 降温
温度波动 ≤±0.5°C
50mm 聚氨酯保温层配合自研温控模块，全温区温度波动小于 ±1°C，长期运行依然稳定。
波动 ≤±0.5°C · 偏差 ±2°C
多重安全防护
断电数据保护、短路保护、风机异常监测、三色警示灯与急停开关，为无人值守的长周期测试兜底。
断电续测 · 短路保护

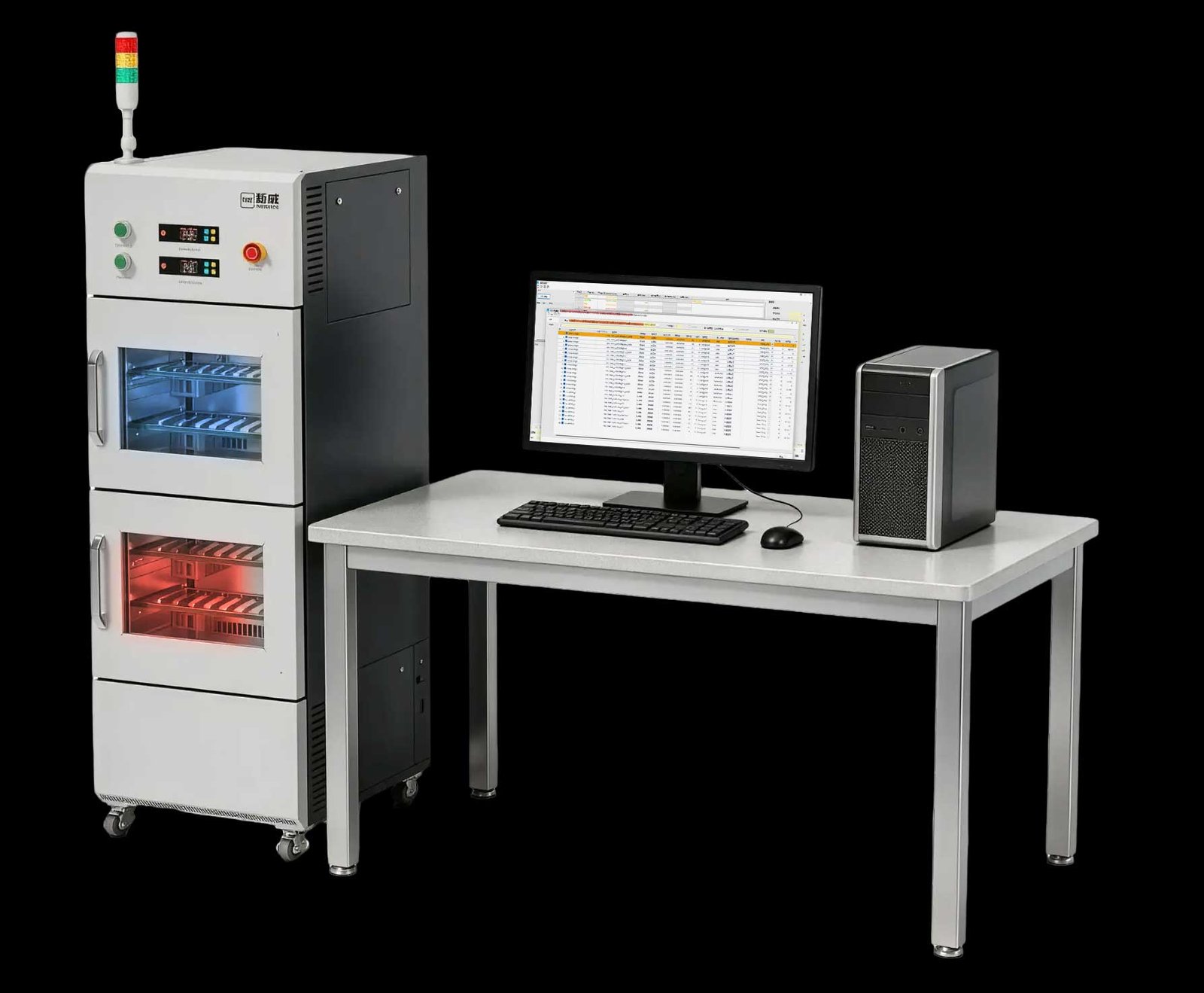

03 / DUAL TEMPERATURE ZONES
双温区独立运行，一次实验，两组结论
上层低温验证、下层高温老化，或两区同温平行复核——双温区让对照实验设计更自由，设备周转效率翻倍。
ZONE A · 上温区
低温充电析锂验证、低温容量保持率、低温倍率性能评估。
ZONE B · 下温区
高温循环老化、高温存储产气观察、热状态下电性能测试。
- 独立控温：两温区可分别设定温度与运行状态，互不干扰，支持同温平行或异温对照。
- 独立观察：每区配置多层中空电加热防雾观察窗，箱内电池状态一目了然。
- 独立显示：前面板双温控器分别显示两区实时温度与设定值，状态直观。

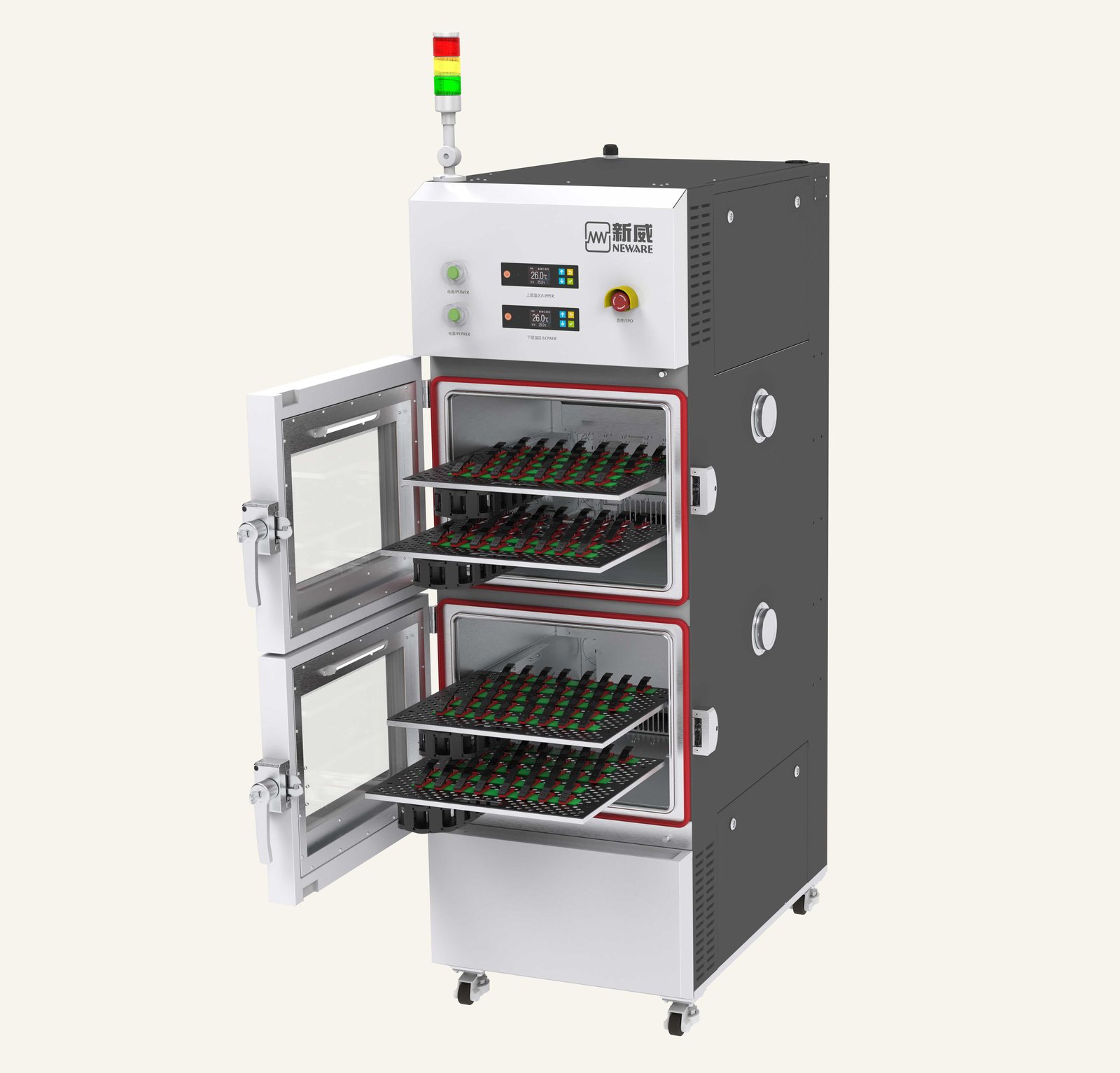

04 / HIGH-DENSITY CHANNELS
160 通道同箱并行，批量测试一步到位
每个温区容纳两层托盘、每层 40 个电池插槽（可按电池规格定制夹具），整机 160 个测试通道同时运行；单层承重 10kg，从容应对满负荷批量测试。
测试通道（5V 100mA / 通道）
双温区 × 每区两层托盘
每层电池插槽位（支持定制）
单层托盘承重能力

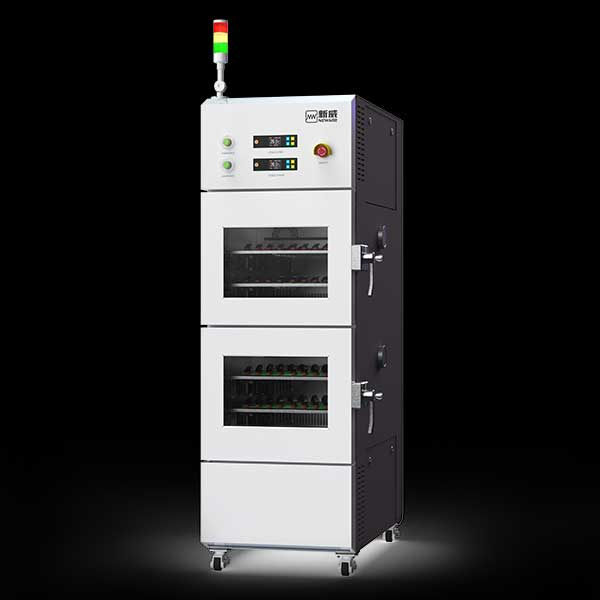

05 / SPECIFICATIONS
技术规格，写给工程师看的参数表
型号 WHW-200L2-0C-220V-9U（5V 50mA · 160CH）。以下为标准配置参数，托盘、夹具与通道规格支持定制。
| A温控性能 | |
| 温度范围 | 0°C ~ 60°C（32°F ~ 140°F），双温区独立控制 |
| 温度偏差 | ±2.0°C（±0.9°F） |
| 温度波动度 | ≤±0.5°C （±1.8°F） |
| 升温时间 | 25°C → 60°C ≤ 30 min |
| 降温时间 | 25°C → 0°C ≤ 50 min |
| B电性能测量 | |
| 通道规格 | 5V 50mA / 通道，共 160 CH |
| 电压电流精度 | ±0.02% F.S. |
| 数据记录频率 | 最高 10 Hz |
| C箱体结构 | |
| 温区布局 | 上下双温区，每区 2 层托盘，每层 40 个电池位（可定制） |
| 单层承重 | 10 kg |
| 内壁材质 | SUS304 不锈钢内胆，耐腐蚀易清洁 |
| 保温层 | 50 mm 聚氨酯泡沫整体发泡 |
| 观察窗 | 多层中空电加热防雾玻璃，每温区独立配置 |
| D制冷与控制 | |
| 制冷系统 | 封闭式活塞压缩机，环保制冷剂，静音运行 |
| 温控模块 | 新威自研温控模块，循环风扇均匀送风 |
| 人机交互 | 触摸 LCD 屏，红外人体感应 1.5m 自动唤醒 |
| 通信方式 | TCP/IP 组网，支持 MES 系统集成 |
| E安全与电源 | |
| 安全保护 | 断电数据保护、短路保护、循环风机异常监测、三色警示灯、急停开关 |
| 电源 | AC 220V |
* 以上为标准型号参数；温度范围、通道数量、电流规格与托盘夹具均可按项目需求定制，详询销售工程师。
06 / TEST APPLICATIONS
覆盖纽扣电池研究的完整测试矩阵
从材料评估到电芯筛选，从常温性能到高低温工况，一台设备支撑完整的电化学测试流程。
Cycle Life
循环寿命测试
长周期充放电循环，评估容量衰减与寿命模型。
Rate Capability
倍率充放电测试
不同倍率下的容量发挥与温升表现评估。
Pulse / HPPC
脉冲测试
脉冲充放电工况模拟，分析功率特性与极化。
GITT
恒电流间歇滴定
测定锂离子扩散系数，服务材料机理研究。
DCIR
直流内阻测试
不同 SOC 与温度点的直流内阻 mapping。
dQ/dV
微分容量分析
dQ/dV 曲线解析相变过程与衰减机理。
High / Low Temp
高低温测试
0°C 低温与 60°C 高温下的性能与老化评估。
Thermal State
热状态条件测试
温度与电性能同步记录，还原真实热状态工况。
07 / SOFTWARE ECOSYSTEM
强大可编程性，工步编排自由组合
软件涵盖工步设置、数据记录与存储管理，支持多种测试模式自由组合；DBC 协议配置让电池包通信对接更简单。

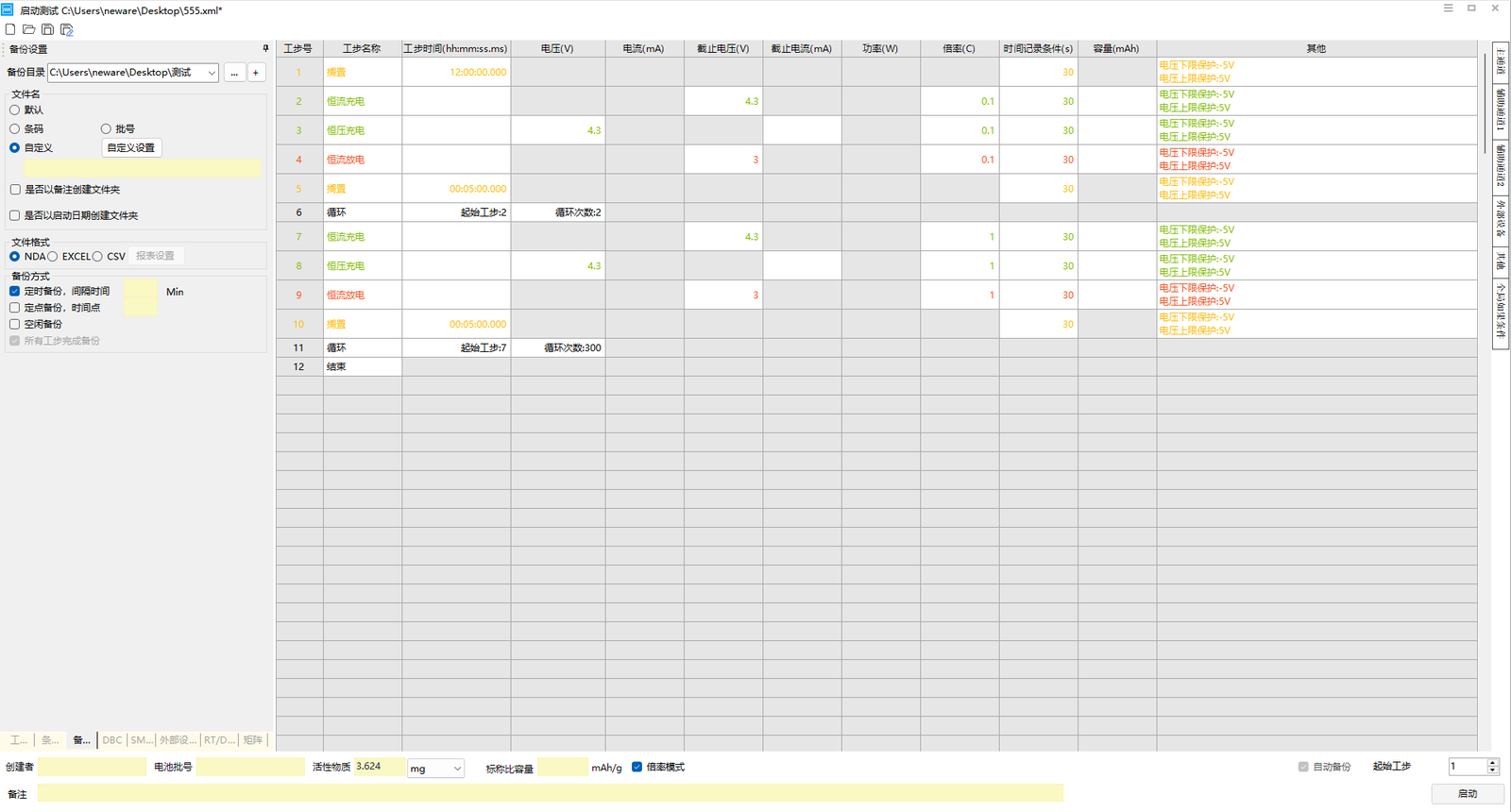

测试工步配置
恒流、恒压、恒功率、静置、循环等工步自由编排，支持多层嵌套与条件跳转，满足复杂测试流程。
DBC 协议配置
支持 DBC 文件的导入、编辑与导出，不同电池包通信协议通过简单配置即可对接，扩展测试边界。
08 / STRUCTURE & RELIABILITY
看得见的结构，看不见的可靠
从保温层到制冷系统，每一处工程设计都服务于同一个目标：温度长期稳定，数据长期可信。
S.01三层箱体结构
SUS304 不锈钢内胆 + 50mm 聚氨酯整体发泡保温层 + 自研温控模块，温度波动 ≤±1°C，长期运行稳定如一。

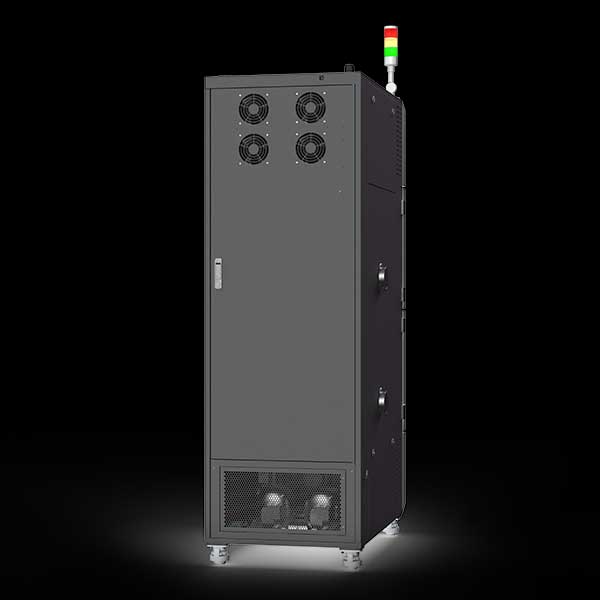

S.02静音高效制冷
封闭式活塞压缩机采用环保制冷剂，背部风扇阵列强制散热，循环风道确保箱内温度均匀分布。
09 / MONITORING & INTERACTION
状态可视，操作直觉化
双温区独立温控器 + 触摸 LCD + 防雾观察窗，设备状态一眼掌握，日常操作零学习成本。

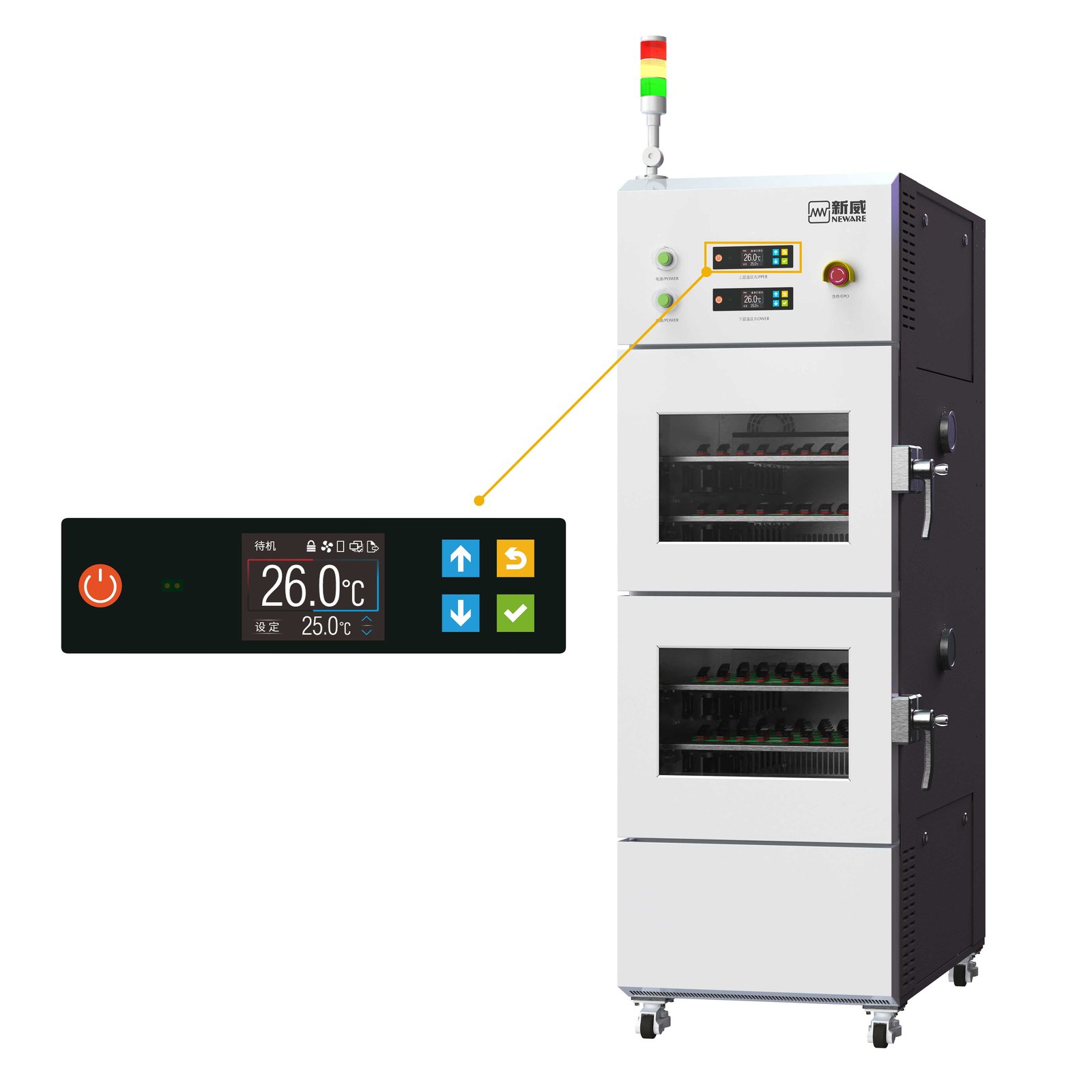

双温区独立温控显示
前面板双温控器分别显示两区实时温度与设定值，支持红外人体感应 1.5 米内自动唤醒屏幕。

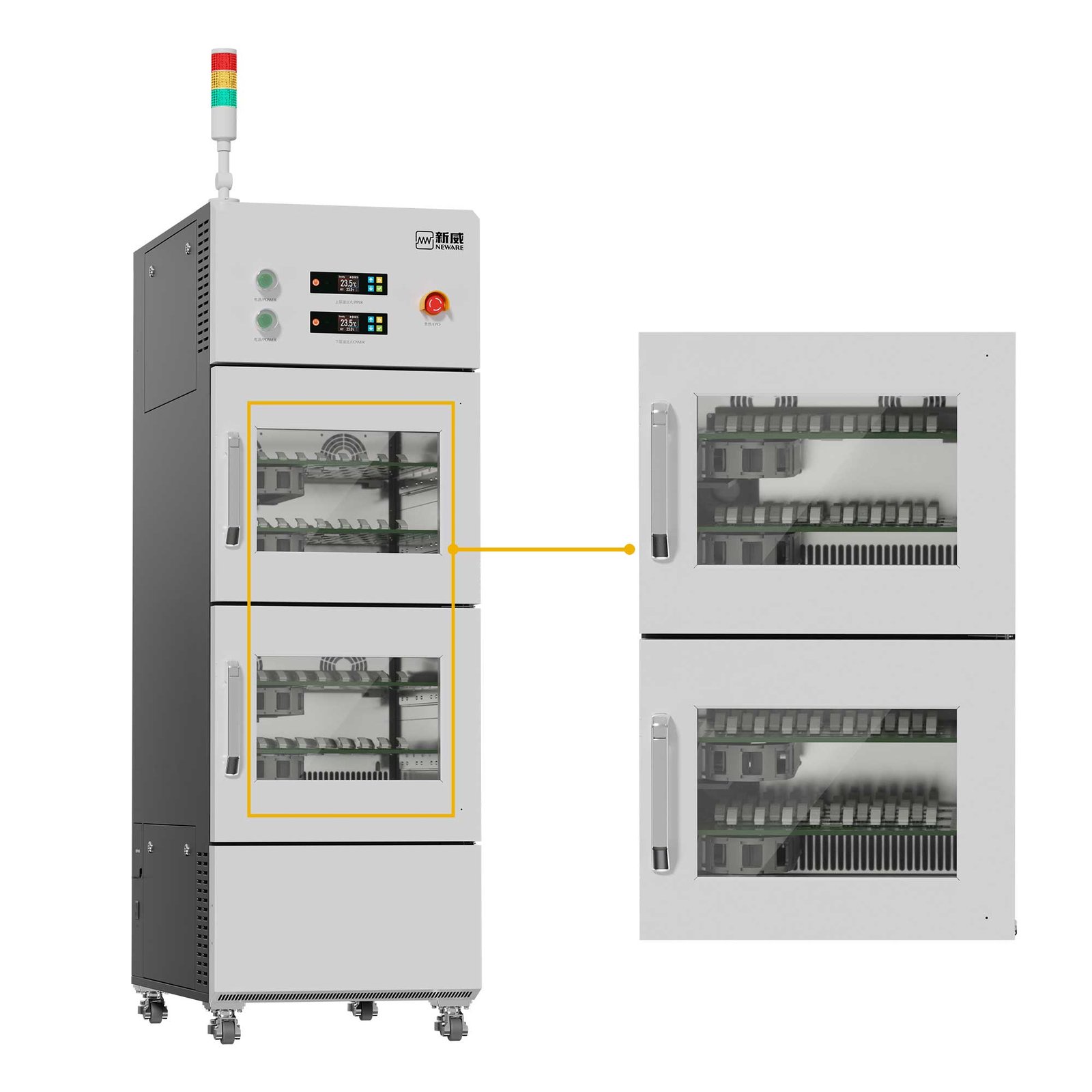

电加热防雾观察窗
多层中空玻璃配合电加热防雾设计，高低温工况下也能随时清晰观察箱内电池测试状态。
10 / SAFETY PROTECTION
为无人值守的长周期测试兜底
电池测试动辄数百小时，多重硬件级保护机制让每一次过夜运行都安心。
断电数据保护
意外断电自动保存测试数据，恢复供电后可续测。
短路保护
自动检测通道短路并切断输出，保护样品与设备。
风机异常监测
实时监控循环风机运行状态，异常即时告警。
超温与报警
温度异常自动触发报警与保护策略，防止热失控蔓延。
三色警示灯
塔灯实时指示运行、待机、报警状态，远距离可辨。
急停开关
前面板醒目急停按钮，紧急状况下一键切断运行。
11 / CONNECTIVITY
接入实验室数字化生态
从单机到组网，从本地到云端，测试数据融入实验室管理流程。
工控机组网
TCP/IP 连接，多设备集中管理与调度。
移动端监控
平板 / 手机远程查看测试进度与报警。
云端数据
测试数据云端存储与分析，随时回溯。
MES 集成
开放接口对接 MES / LIMS 系统。
