夹具电池架

夹具电池架

更多

概述参数下载 FAQ 视频

配套方型测试夹具

扣式电池测试仪

300A方形肘节夹具

● 电池种类：

方形；极柱同侧
● 测试电流：

600A (可定制)；极柱同侧
● 电池兼容尺寸：

长：70-210；W：20-120；厚：20-120
● 电池极耳间距：

50-155
● 通道数：

1CH
● 夹具外形尺寸：

长：240；宽：230；高：370
● 探针端子/转接线鼻子大小：

M16

扣式电池测试仪

120A方形肘节夹具

● 测试电流：

120A (可定制)；极柱同侧
● 测试电流：

120A（支持定制）
● 电池兼容尺寸：

长：60-200；高：130-190；厚：50-80
● 探针端子/转接线鼻子大小：

M10/M6
● 通道数：

1CH
● 夹具外形尺寸：

长：596；宽：264；高：90
● 电池极耳间距：

50-150

扣式电池测试仪

120A-12CH夹具电池架

● 测试电流：

120A (可定制)；极柱同侧
● 电池极耳间距：

80-220
● 线鼻子大小：

M10
● 电池兼容尺寸：

长：60-300；宽：15-86；高：60-209
● 电池架通道数：

12CH
● 电池架排布：

层数：3；每层通道数：4；单双面：单
● 电池架重量：

241KG
● 电池架外形尺寸：

长：1435；宽：474；高：1930
● 测试单元外形尺寸：

长：304；宽：279；高：555

典型圆柱测试夹具

扣式电池测试仪

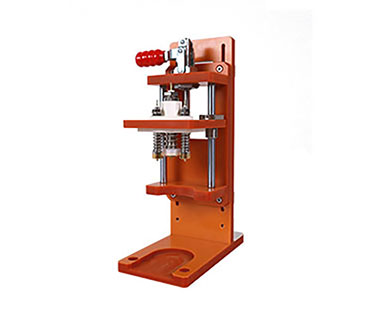

4680圆柱电池肘节夹具

● 电池种类：

圆柱；极柱同侧
● 测试电流：

60A（支持定制）
● 电池兼容尺寸：

L：80~120mm；直径：46mm；
● 重量：

2KG
● 通道数：

1CH
● 夹具外形尺寸：

L：80mm；W：170mm；H：310mm

扣式电池测试仪

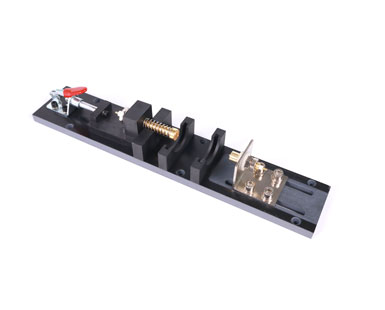

100A圆柱电池测试夹具

● 电池种类：

圆柱（极柱异侧）
● 测试电流：

100A（支持定制）
● 探针端子/转接线鼻子：

M8
● 电池兼容尺寸：

L：85~145mm；直径：32~52mm
● 夹具重量：

1.5KG
● 通道数：

1CH
● 夹具外形尺寸：

L：410mm；W：100mm；H：82mm

扣式电池测试仪

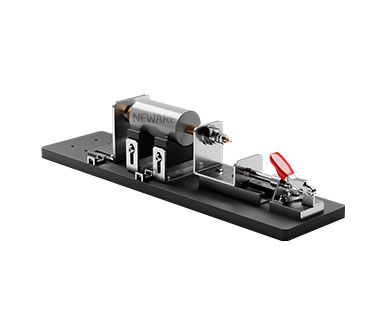

100A圆柱电池测试夹具（支持定制）

● 电池种类：

圆柱（极柱异侧）
● 测试电流：

100A（支持定制）
● 探针端子/转接线鼻子：

M10
● 电池兼容尺寸：

L：50~140mm；直径：21~48mm
● 夹具重量：

1KG
● 通道数：

1CH
● 夹具外形尺寸：

L：390mm；W：100mm；H：72mm

扣式电池测试仪

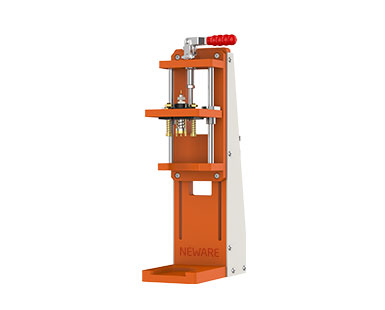

60A圆柱电池肘节夹具

● 电池种类：

圆柱；极柱同侧
● 测试电流：

60A（支持定制）
● 探针端子/转接线鼻子：

M5
● 电池兼容尺寸：

L：80~200mm；直径：46mm；
● 重量：

2.5KG
● 通道数：

1CH
● 夹具外形尺寸：

L：84mm；W：172mm；H：390mm

扣式电池测试仪

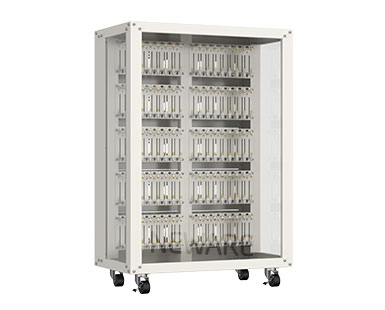

12A圆柱电池架

● 电池种类：

圆柱；极柱同侧
● 测试电流：

12A（支持定制）
● 电池架重量：

75KG
● 电池兼容尺寸：

L：65~80mm；直径：14~21mm；
● 夹具面板通道数：

8CH
● 电池架层数：

5
● 夹具架通道数：

80CH
● 电池架外形尺寸：

长：896；宽：500；高：1320；

扣式电池测试仪

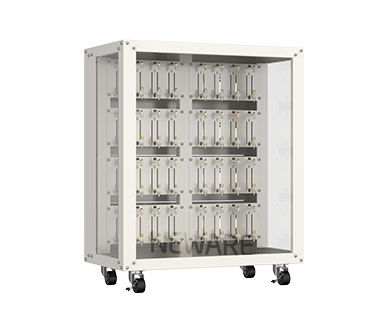

50A圆柱电池架

● 电池种类：

圆柱；极柱同侧
● 测试电流：

50A（支持定制）
● 电池架重量：

61KG
● 电池兼容尺寸：

L：65~80mm；直径：14~21mm；
● 夹具面板通道数：

4CH
● 电池架层数：

5
● 夹具架通道数：

32CH
● 电池架排布：

4✖8
● 单双面：

单
● 电池架外形尺寸：

长：896；宽：500；高：1096；

典型软包测试夹具

扣式电池测试仪

150A/300A软包测试夹具 (支持定制)

● 电池种类：

软包
● 测试电流：

150A/300A（支持定制）
● 夹具重量：

0.4KG
● 工作温度：

≤80°C
● 线鼻子大小：

M3.5/M8
● 是否含导轨：

否
● 使用方式：

正负极组合使用
● 通道数：

1CH
● 是否自带电源：

否
● 夹具外形尺寸：

长：100；宽：70；高：114；

扣式电池测试仪

600A软包测试夹具 (支持定制)

● 电池种类：

软包
● 测试电流：

600A（支持定制）
● 工作温度：

≤80°C
● 线鼻子大小：

M3.5/M8
● 是否含导轨：

否
● 使用方式：

正负极组合使用
● 通道数：

1CH
● 是否自带电源：

否
● 夹具外形尺寸：

长：100；宽：80；高：114；

扣式电池测试仪

30A软包电池架 (支持定制)

● 电池种类：

软包
● 测试电流：

30A（支持定制）
● 电池架重量：

84KG
● 电池兼容尺寸：

长：270mm；宽：220mm；厚：15mm
● 单层通道数：

4CH
● 电池架层数：

8
● 夹具架通道数：

32CH
● 单双面：

单
● 电池架外形尺寸：

长：996；宽：540；高：1637；

扣式电池测试仪

100A软包电池架 (支持定制)

● 电池种类：

软包
● 测试电流：

100A（支持定制）
● 电池架重量：

139KG
● 电池兼容尺寸：

长：250mm；宽：170mm；厚：15mm
● 单层通道数：

8CH
● 电池架层数：

4
● 夹具架通道数：

32CH
● 单双面：

单
● 电池架外形尺寸：

长：996；宽：540；高：1637；

典型刀片夹具型号

扣式电池测试仪

500A刀片电池夹具

● 测试电流：

500A (支持定制)
● 探针端子/转接线鼻子：

M16/M6
● 电池尺寸：

L：850~1100mm；W：90~180mm；H：16mm
● 夹具重量：

8KG
● 通道数：

1CH
● 夹具外形尺寸：

L：1794mm；W：260mm；H：109mm

典型压力夹具型号

扣式电池测试仪

压力夹具

● 电池种类：

软包；极柱同侧
● 夹具重量：

6KG
● 电池兼容尺寸：

L：100；W：72；H：12
● 压力测量值：

0.5T
● 通道数：

1CH
● 夹具外形尺寸：

L：140mm；W：180mm；H：85mm

扣式电池测试仪

压力夹具 20A

● 电池种类：

软包；极柱同侧
● 夹具重量：

6KG
● 电池兼容尺寸：

L：100；W：72；H：12
● 压力测量值：

0.5T
● 通道数：

1CH
● 夹具外形尺寸：

L：140mm；W：180mm；H：85mm
