高精度电池内阻仪
BT-9562
-

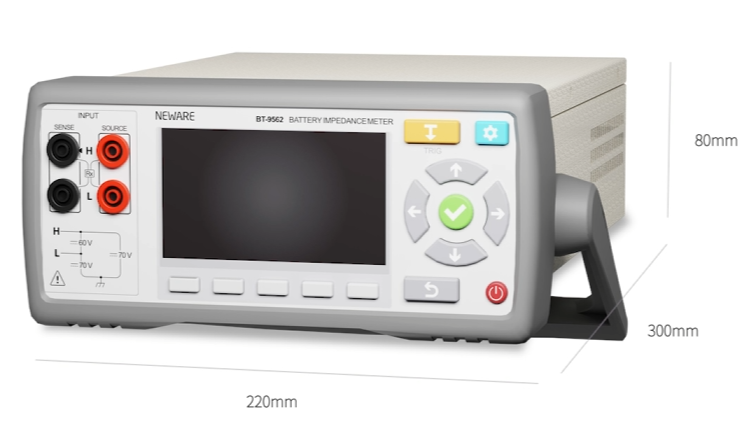

外观与尺寸
-
设备尺寸（W*D*H）约220W×80H×300D(mm)
-
设备外观
-
重量约2.5KG
-
性能参数
-
测量项目内阻/电压/电抗/复阻抗/阻抗相位角
-
测量方式交流4端子法（1kHz±0.02Hz）
-
额定电压
额定输入电压：DC±60V；
对地最大额定电压：DC±70V；
-
输入阻抗约200kΩ
-
采样速度1~50PLC（50Hz,1PLC=20ms;60Hz,1PLC=16.67ms）
-
输入阻抗≥1MΩ
-
触发源内部/外部
-
触发延迟延迟时间：0~9.999s
-
平均值滤波1~16次
-
运算功能总数据、有效数据数、最大值、最小值、平均值、标准偏差、主标准偏差、Cp、CpK（工程能力指标）
-
外部接口100M Ethernet、RS-232C、USB
-
外部I/O2路输入（用于触发输入）、4路输出（用于电池分选）
-
测量值存储功能1,000,000组
-
参数读取与保存1000组比较器设置
-
其他功能超量程显示、测量异常检测、自校准、锁键
-
阻抗测量 （0~3Ω）
量程 显示范围 分辨率 测量电流 精度 3mΩ -3.3~3.3mΩ 0.1μΩ 250mA ±0.4% 30mΩ -33~33mΩ 1μΩ 100mA ±0.3% 300mΩ -330~330mΩ 10μΩ 10mA ±0.3% 3Ω -3.3~3.3Ω 0.1mΩ 1mA ±0.3% -
相位
显示范围 分辨率 -180°~180° 0.01° -
电压测量 （0~60V）
量程 显示范围 分辨率 精度 6V -6.6~6.6V 10μV ±0.01% 60V -66~66V 100μV ±0.01% -
工作环境要求
-
使用温湿度范围0℃~40℃、80%RH以下（无凝结）
-
保存温湿度范围-10℃~50℃、80%RH以下（无凝结）
-
精度保证温湿度范围23℃±5℃、80%RH以下（无凝结）
-
适用场所室内使用，高度2000m以下
-
额定电源电压AC110V/AC220V
-
额定电源频率50/60Hz
-
额定功率45VA
