CE-7000-R28GC
模组&Pack
能量回馈充放电测试系统
低频隔离 60V~1200V

“数”说模组测试
-
100Hz数据记录
-
RS485通信CANBus
-
>92%能量转换效率
-
工况模拟
-
支持BMS对接
-
≥0V放电电压
-
0.05%精度
-
四量程
-
≤10ms响应时间
-
通道并联
-
-
电动汽车锂电池
-
电动自行车锂电池
-
电动工具锂电池
-
园林工具锂电池
-
储能锂电池
特点
高精度、多量程、通道并联、模块化、高电压、大功率, 多才多艺。

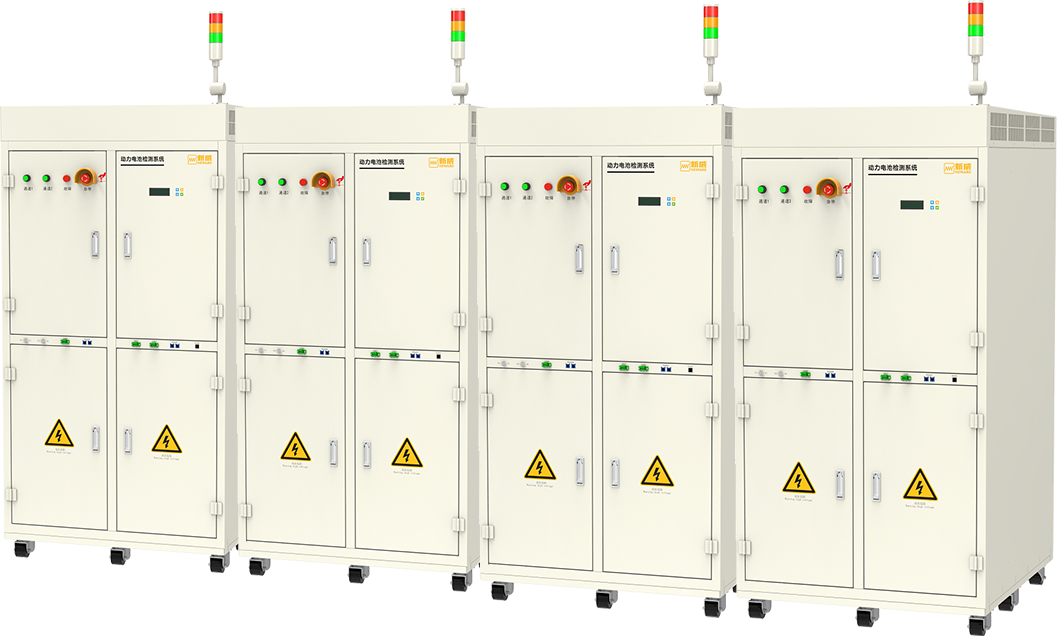

CE-7000-R28GC系列产品具有 高精度、多量程、通道并联、模块化等特点,单个机柜内部最多可支持2个通道,最多并联8个机柜。适用于高电压、大功率应用场合,电压范围60V~1200V,电流范围0~4800A。
定制化
功率单元模块化设计
CE-7000-R28GC系列产品采用功率单元模块化设计,可根据客户的技术要求(额定电压、额定电流、通道数量)灵活定制!

型号说明
CE
安规标准
70
7系列模组
&Pack
&Pack
XX
通道数量
(0~4)
(0~4)
□□□V
最大输出电压
单位V
单位V
□□□A
最大输出电流
单位A
单位A
R28GC
低频隔离
-R28GC系列
-R28GC系列
典型型号
型号 | 电压等级(V) | 电流等级(A) | 通道数量 | 直流侧功率(kW) |
---|---|---|---|---|
CE-7004-60V300A-R28GC | 60 | 300 | 4 | 72 |
CE-7004-60V600A-R28GC | 60 | 600 | 4 | 144 |
CE-7004-100V300A-R28GC | 100 | 300 | 4 | 120 |
CE-7004-100V600A-R28GC | 100 | 600 | 4 | 240 |
CE-7004-200V300A-R28GC | 200 | 300 | 4 | 240 |
CE-7004-200V600A-R28GC | 200 | 600 | 4 | 480 |
CE-7004-300V200A-R28GC | 300 | 200 | 4 | 240 |
CE-7004-500V200A-R28GC | 500 | 200 | 4 | 400 |
CE-7002-750V300A-R28GC | 750 | 300 | 2 | 450 |
CE-7002-1000V200A-R28GC | 1000 | 200 | 2 | 400 |
性能







功能&性能全面测试
-
1 工况模拟试验
-
2 充放电特性
-
3 容量试验
-
4 脉冲充放电特性
-
5 充放电效率
-
6 循环寿命
-
7 一致性测试
-
8 过充/过放承受能力
-
9 单体电压特性
-
10 单体温度特性
-
11 恒压充电
-
12 恒流充电
-
13 恒流恒压充电
-
14 脉冲充电
-
15 恒功率放电
-
16 恒流放电
-
17 恒阻放电
-
18 脉冲放电
-
19 恒功率充电
-
20 直流内阻测试(DCIR)
-
21 电流斜坡
软件&硬件全方位保护
急停保护
过热保护
过载保护
缺相保护
短路保护
过载保护
通讯中断保护
过压/过流保护
交流输入端保护

断电保护
反接保护
通讯心跳保护
过容量保护
过压/过流保护
采样线掉落保护
电池端保护
外设联动
1BMS保护板联动
2温箱联动
3水冷箱联动
4均衡设备联动

接近于100%能量回收利用
全功率回馈技术,能量回馈效率>90%,电池放电能量回收利用于其他通道的充电,若有能量剩余再回馈电网。

设备尺寸
型号不同,尺寸不同,可定制,常规机型如右图
