CE-6008-Std-6V600A
CELL
能量回馈充放电测试系统

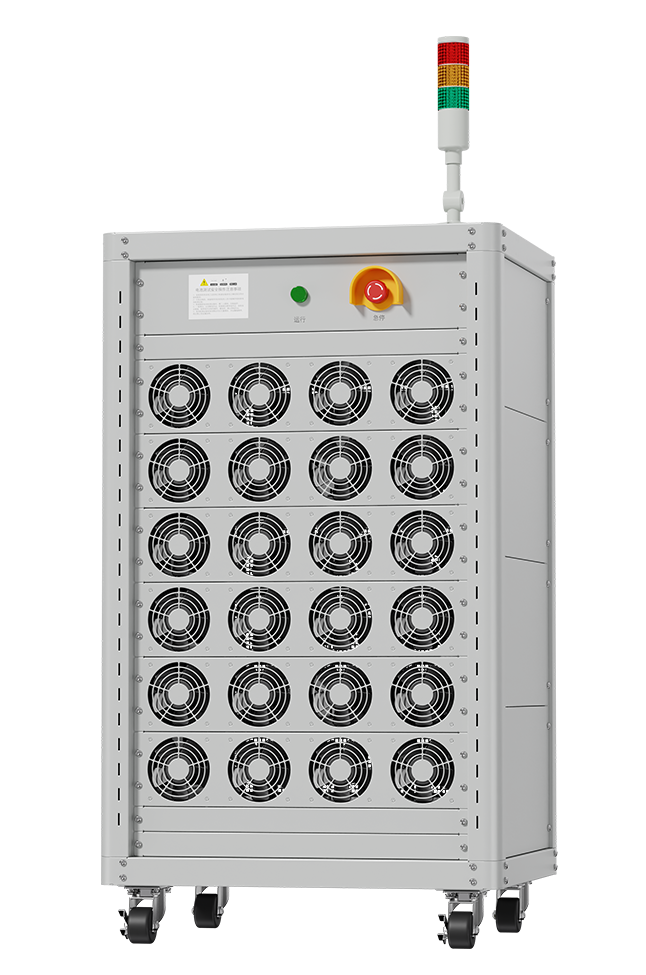

CE-6008-Std-6V600A CELL检测系统是专为高功率电池组测试而开发的高精密充放电设备，具有高动态响应速度， 高稳定精度 ，多通道的灵活配置等特点，支持脉冲测试、循环寿命测试、工况模拟测试。 该系统具备 多通道输入及能量回收功能，可节省充放电过程中所消耗的大量电能；采用双向高频直流变换拓扑， 结合高性能多通道 24位AD转换芯片，采样分辨率高于传统单量程设备。
“数”说模组测试
-
100Hz(单通道的辅助通道＞2为10Hz)数据记录 -
RS485通信CANBus -
＞90%能量转换效率 -
工况模拟 -
支持BMS对接 -
≥0V放电电压 -
0.02% of FS/0.05% of FS电压精度/电流精度(独立量程) -
50ms最小脉宽 -
≤3ms响应时间 -
通道并联
-
-
电动汽车锂电池 -
电动自行车锂电池 -
电动工具锂电池 -
园林工具锂电池 -
储能锂电池
典型型号
| 60V20A | 60V30A | 60V50A | 60V60A | 60V100A | 60V120A |
| 60V400A | 60V240A | 120V50A | 120V100A | 120V200A | 120V400A |
| 200V50A | 500V100A | 200V200A | 400V200A | 750V500A | 800V600A |
| -B (充放电异口) / -F (负压) 功能可选 | |||||
软件
随身的实力派
DBC配置功能
放电至0V测试
恒流恒压充/放电测试
10ms脉宽
工况测试
系统支持DBC格式文件的导入/编辑/导出, 对不同协议的电池包, 无需升级程序, 修改代码, 只要编辑对应的 DBC协议文件, 即可实现通讯, 系统灵活又实用。
支持将电池包强制放电至0V，适用于各种电包安全测试、破坏性测试以及其他测试。
恒流恒压集成为一个工步，恒流充/放至指定电压后无缝切换至恒压模式对电池包进行补电，切换过程平滑无尖峰。
脉冲测试支持设置最小10ms脉冲宽度，能验证电池包在电流/功率快速变化下的性能。
支持对电池包进行工况模拟测试，通过加载路谱文件（excel&txt），对电池包进行实际使用的环境的模拟，验证电池包在真实使用下的性能。最大支持加载100W行变化数据。
功率单元模块化
1模块化设计，便于设备维护；
2DC和AC模块搭配组合使用，DC BUS独立；
3整机采用铜排工艺，机箱内部更为整洁。
系统保护
电网过/欠压、交流
短路、缺相保护
短路、缺相保护
电网电压相序、频率自适应
过热保护
开路/短路保护
急停保护
电压、电流保护值可设定
输出过压/过流保护
通道冗余电压保护
直流急性反接保护
自检保护
设备断电接续保护
保护日志可追溯
200L一体机，可放置160个扣式电池
每层托盘40条通道，200升可放置4层，一共可放置160个扣式电池测试。
(电池I≤100mA)。
BTS上位机集成温箱控制
NEWARE高低温试验箱兼容新威所有型号BTS测试设备，与扣式、软包、圆柱、模组、PACK测试协同合作。
外设联动
1BMS保护板联动
2温箱联动
3水冷箱联动
4均衡设备联动
接近于100%能量回收利用
全功率回馈技术，能量回馈效率＞90%，电池放电能量回收利用于其他通道的充电，若有能量剩余再回馈电网。
